Oświetlenie strzelnicy: normy, lumeny i bezpieczeństwo w 2026

Strzelnica publiczna może być naprawdę bezpieczna, ale pod warunkiem że każdy element infrastruktury, od wentylacji po oświetlenie, działa według precyzyjnych reguł. Światło na strzelnicy to nie kwestia estetyki. To jeden z filarów bezpieczeństwa: zbyt słabe i strzelec nie zidentyfikuje celu, zbyt ostre i pojawią się refleksy na muszce, zbyt nierównomierne i jeden z uczestników stanie w cieniu, podczas gdy drugi zobaczy każdy detal. W tym tekście wyjaśniam, jakie normy natężenia światła obowiązują w strefach ognia, jakie oprawy sprawdzają się w obiektach zamkniętych, jak poprowadzić oświetlenie awaryjne i ewakuacyjne, a także jakie błędy najczęściej popełniają projektanci przy rozprowadzaniu obwodów świetlnych.

• Normy natężenia światła w strefach ognia
• Rodzaje lamp i opraw na strzelnicach zamkniętych
• Oświetlenie awaryjne i ewakuacyjne strzelnicy
• Najczęstsze błędy przy projektowaniu oświetlenia strzelnicy

Normy natężenia światła w strefach ognia

Na strzelnicy publicznej obowiązuje norma PN-EN 12464-2:2014, która reguluje oświetlenie miejsc pracy na zewnątrz budynków. Dla stanowisk ogniowych przewiduje średnie natężenie rzędu 200 luksów na płaszczyźnie celu, przy współczynniku równomierności nie mniejszym niż 0,4. W praktyce oznacza to konieczność zaprojektowania opraw rozmieszczonych tak, aby żaden punkt tarczy nie znajdował się w głębokim cieniu.

W halach zamkniętych stosuje się dodatkowo PN-EN 12464-1:2012. Dokument ten mówi o minimalnym natężeniu 300 lx w obszarze samego stanowiska i co najmniej 500 lx w strefie przygotowania broni. Kluczowy jest wskaźnik olśnienia UGR. Dla strzelnic zaleca się UGR poniżej 19, bo wyższe wartości powodują zmęczenie wzroku i błędy w identyfikacji celu.

Projektując rozkład natężenia, warto pamiętać o temperaturze barwowej. Zimne światło 5000-6500 K poprawia kontrast i ułatwia ocenę odległości, ale zbyt intensywne źródło może powodować olśnienie resztkowe w ciemniejszych strefach. Ciepłe światło 3000-4000 K redukuje odblaski na elementach metalowych, lecz obniża czujność wzrokową. Optymalnym rozwiązaniem pozostaje zakres 4000-5000 K ze współczynnikiem oddawania barw Ra powyżej 80.

Norma PN-EN 1838:2013 regulująca oświetlenie awaryjne wymaga, aby drogi ewakuacyjne miały natężenie co najmniej 1 luks na osi przejścia, a strefy otwarte, takie jak hala strzelecka, minimum 0,5 lx. Te wartości wydają się niskie, ale ich rolą nie jest komfort widzenia, lecz umożliwienie bezpiecznego opuszczenia obiektu w ciemności.

Warto też uwzględnić PN-EN 15193 dotyczącą efektywności energetycznej instalacji oświetleniowych. Nowoczesne strzelnice projektowane są pod kątem wskaźnika LENI nieprzekraczającego 30 kWh/m²/rok. Dzięki zastosowaniu diod LED o mocy 100-150 W zamiast tradycyjnych lamp metalohalogenkowych 400 W można zredukować pobór energii o 60-70%, zachowując te same parametry świetlne.

Warto zapamiętać: natężenie 200 lx na celu to nie luksus, lecz wymóg komfortu i bezpieczeństwa, który jednocześnie zapobiega zmęczeniu wzroku i przekłada się na lepszą ocenę odległości.

Rodzaje lamp i opraw na strzelnicach zamkniętych

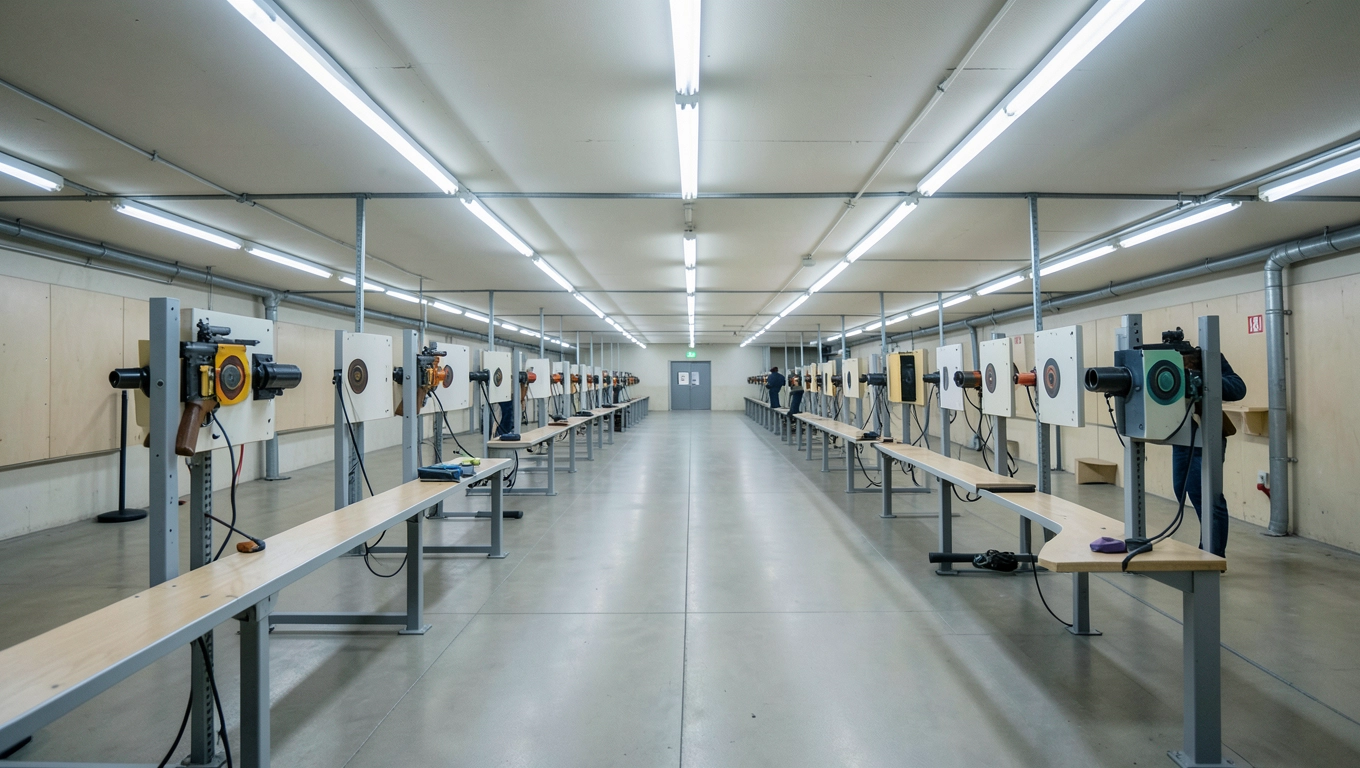

W strzelnicach krytych dominują trzy typy źródeł światła. Pierwszy to oprawy hermetyczne LED o klasie szczelności IP65, montowane w rastrze sufitowym co 2-3 metry. Drugi to projektory symetryczne z wąskim kątem świecenia 30°, kierujące wiązkę bezpośrednio na tarcze. Trzeci to taśmy i oprawy liniowe umieszczane wzdłuż kulochwytu, ułatwiające ocenę skupiny trafień po zakończeniu serii.

Przy wyborze oprawy zwraca się uwagę na trzy parametry. Pierwszym jest strumień świetlny: dla hali o powierzchni 400 m² potrzeba sumarycznie około 80 000-120 000 lumenów, rozłożonych na 30-40 opraw. Drugim jest rozsył światła. Oprawy z kloszem mikropryzmatycznym ograniczają olśnienie UGR i rozpraszają światło równomiernie, co sprawdza się w strefach komunikacyjnych. Trzecim jest odporność mechaniczna. W obiektach, gdzie istnieje ryzyko rykoszetu, zaleca się oprawy z poliwęglanową szybą o grubości minimum 4 mm i atestem IK10.

Popularnym rozwiązaniem w obiektach pofortecznych i halach wielofunkcyjnych są oprawy typu high-bay o mocy 150-200 W, montowane na wysokości 6-8 metrów. Generują strumień 18 000-24 000 lm przy skuteczności świetlnej 120 lm/W. Ich wadą jest wrażenie "klatki" wizualnej przy niskim suficie. Dlatego w halach o wysokości poniżej 5 metrów lepiej sprawdzają się panele LED 60×60 cm o mocy 40-50 W, rozmieszczane w regularnym rysunku.

Coraz częściej stosuje się systemy sterowania DALI lub KNX, pozwalające płynnie regulować natężenie od 100% do 10%. Funkcja ta przydaje się podczas szkoleń wieczornych, kiedy część opraw jest wyłączana, by symulować warunki słabego oświetlenia. Używa się wtedy protokołów ściemniania 1-10 V lub DALI-2, które zachowują stabilność barwy przy niskich poziomach jasności.

Projektanci zapominają o współczynniku zapasu. Każda oprawa po 50 000 godzin pracy traci około 20-30% strumienia. Aby po kilku latach eksploatacji natężenie na celu nadal wynosiło 200 lx, w fazie projektowej zakłada się współczynnik utrzymania 0,8, czyli montuje oprawy o mocy większej o 20-25%. To standardowa praktyka opisana w normie PN-EN 12464-2.

Oświetlenie awaryjne i ewakuacyjne strzelnicy

Oświetlenie awaryjne na strzelnicy pełni dwie funkcje. Pierwsza to oświetlenie dróg ewakuacyjnych, prowadzące uczestników do wyjść oznakowanych piktogramami. Druga to oświetlenie strefy otwartej, umożliwiające bezpieczne poruszanie się w hali po zaniku napięcia. Obie strefy muszą działać minimum 1 godzinę po utracie zasilania, zgodnie z PN-EN 1838:2013 i rozporządzeniem MSWiA z 15 marca 2000 roku w sprawie warunków technicznych, którym powinny odpowiadać strzelnice.

W praktyce oznacza to konieczność zastosowania opraw awaryjnych z własnym akumulatorem litowo-żelazowo-fosforanowym (LiFePO4). Charakteryzują się one żywotnością do 8 lat i krótkim czasem ładowania. Każda oprawa awaryjna powinna być wyposażona w test automatyczny AT, zgodny z normą IEC 62034, raportujący stan akumulatora do centralnego systemu nadzoru.

Ważnym, często pomijanym aspektem jest natężenie w strefie rozładunku broni. Po zakończeniu strzelania uczestnicy muszą bezpiecznie odłożyć broń na stół, rozładować magazynek i schować sprzęt. Jeśli w tej chwili zgaśnie główne zasilanie, oprawy awaryjne muszą zapewnić minimum 5 luksów w obrębie stołu. To znacznie więcej niż wymagane 0,5 lx dla strefy otwartej, ale takie rozróżnienie wynika z analizy ryzyka i jest zgodne z filozofią normy PN-EN 50172.

Piktogramy ewakuacyjne powinny być podświetlane wewnętrznie, widoczne z odległości co najmniej 30 metrów. Na strzelnicach zamkniętych montuje się je nad każdym wyjściem oraz w miejscach zmiany kierunku drogi ewakuacyjnej. Zasilanie musi być niezależne od obwodów ogólnych, prowadzone odrębnym kablem o klasie odporności ogniowej E90, zgodnie z PN-HD 60364-5-56.

Wentylacja i klimatyzacja współpracują z oświetleniem awaryjnym. Podczas pożaru dym gromadzi się pod sufitem, gdzie zwykle montowane są czujki i oprawy. Dlatego oprawy awaryjne umieszcza się na dwóch poziomach: standardowo pod sufitem oraz dodatkowo na wysokości 0,5 m nad podłogą, w tzw. strefie dymnej. Dzięki temu nawet przy gęstym zadymieniu uczestnicy odnajdą drogę do wyjścia.

Niedopuszczalne jest traktowanie opraw awaryjnych jako zwykłych lamp z wbudowanym akumulatorem. Na strzelnicy obowiązuje pełny system awaryjny z testami AT, monitoringiem i niezależnym zasilaniem z obwodu bezpieczeństwa.

Najczęstsze błędy przy projektowaniu oświetlenia strzelnicy

Pierwszy grzech projektantów to zbyt niskie natężenie w strefie celu. Wielu inwestorów montuje oprawy oparte na danych z katalogu, nie uwzględniając współczynnika utrzymania i wysokości montażu. Efekt jest taki, że po roku eksploatacji strzelcy widzą tarcze jako ciemną plamę. Rozwiązanie jest proste: obliczenia oświetlenia wykonuje się programem typu DIALux lub Relux, a wynik weryfikuje pomiarem luksomierzem po pierwszym roku użytkowania.

Drugi błąd to brak strefowania. Oświetlenie linii ognia różni się od oświetlenia korytarzy, a strefa przygotowania broni wymaga innego poziomu niż strefa odpoczynku. W praktyce projektuje się 3-4 niezależne obwody: ogniowy, komunikacyjny, techniczny i awaryjny. Każdy z nich ma własną rozdzielnię i zabezpieczenie nadprądowe, co ułatwia diagnostykę i konserwację.

Trzeci problem to temperatura barwowa niezgodna z charakterem pracy. Niektóre strzelnice instalowały oprawy o barwie 2700 K, przez co strzelcy w pomieszczonych warunkach oświetleniowych mieli trudności z oceną odległości i identyfikacją tła tarczy. Prawidłowy zakres 4000-5000 K poprawia kontrast i ułatwia rozróżnianie celnych trafień od obręczy tarczy.

Czwarta pułapka to ignorowanie olśnienia UGR. Sufitowe panele LED o kloszu opalowym pięknie wyglądają w biurze, ale na strzelnicy tworzą efekt "mgły świetlnej". Strzelec widzi rozmytą poświatę zamiast wyraźnego obrazu muszki i szczerbinki. Dlatego stosuje się klosze mikropryzmatyczne, ograniczające olśnienie do poziomu UGR poniżej 19.

Piąty błąd to niewłaściwe prowadzenie kabli. Na strzelnicy obowiązuje klasa odporności ogniowej kabli E90, a ich trasa powinna omijać strefy narażone na rykoszety. Instalacja prowadzona w korytkach metalowych przy ścianie kulochwytu nie spełnia wymogu bezpieczeństwa pożarowego. Konieczne jest prowadzenie w peszelach ogniochronnych lub w betonie, zgodnie z Eurokodem 1991-1-2.

Projektowanie oświetlenia strzelnicy to proces wymagający współpracy architekta, instalatora i instruktora strzelectwa. Każdy z nich wnosi wiedzę, której pozostałym brakuje, a pominięcie którejkolwiek z tych perspektyw kończy się kompromisem w bezpieczeństwie.

Checklista przed oddaniem obwodu do użytkowania

• Sprawdzenie zgodności obliczeń DIALux z pomiarem luksomierzem w co najmniej pięciu punktach.
• Test przełączenia na zasilanie awaryjne przy pełnym obciążeniu.
• Pomiar czasu podtrzymania awaryjnego minimum 60 minut.
• Weryfikacja oznakowania piktogramami z widocznością 30 m.
• Sprawdzenie zabezpieczeń nadprądowych i różnicowoprądowych w rozdzielni głównej.

Źródła danych: PN-EN 12464-1:2012, PN-EN 12464-2:2014, PN-EN 1838:2013, PN-EN 50172, PN-HD 60364-5-56, rozporządzenie MSWiA z dnia 15 marca 2000 r. w sprawie warunków technicznych, którym powinny odpowiadać strzelnice (isap.sejm.gov.pl), ustawa Prawo budowlane (isap.sejm.gov.pl), raport NIK z 2018 r. dotyczący strzelnic szkolnych (nik.gov.pl), Eurokod 1991-1-2.
